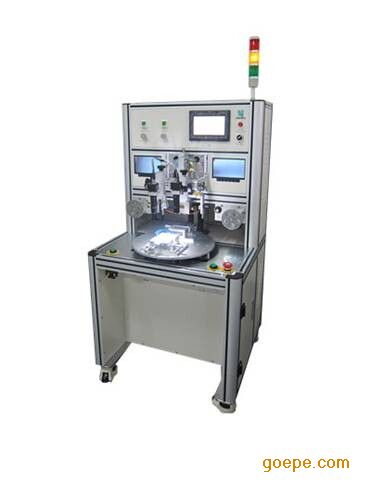

| 1. OA-26P系列 设备系统 |
| 控制系统 |
西门子 PLC |
| MMI（触摸屏） |
台湾威纶 彩色触摸屏 |
| 温度控制器 |
RKC 温控器 |
| 压头驱动 |
亚德客气缸（可选SMC气缸） |
| 旋转驱动 |
日本SMC 旋转气缸 |
| 加热系统 |
一套脉冲单头加热系统 |
| 摄像系统 |
两路上对位摄像系统（可选配） |
| 气压显示及调节 |
亚德客压力表及调压阀(可选SMC气压表) |
| 硅胶皮卷料装置 |
自动卷料（可选配） |
| 热压头自重消除 |
反向气压消除压头自重 |
| 机械架构 |
高强硬度铝型材阳极处理 |
| 热压头 |
Max: 60mm钛合金（根据客户产品制作压头） |
| 热压治具 |
铝合金/电木治具（根据客户产品制作模具） |
| 平台尺寸 |
Max：可放置3.5寸屏 |
| 2.热压参数 |
| 加热方式 |
脉冲式加热 |
| 升温段数 |
可设置接触温度、分离温度及一至四段工作温度 |
| 温度设定范围 |
室温 --- 450 ℃(每一设定Step 1℃) |
| 温差精度 |
±5℃ |
| 温度显示 |
实时温度曲线显示、热压参数值显示两种选择 |
| 热压时间 |
1 --- 99秒 |
| 焊接压力 |
Min 2 --- Max 18 kgf |
| 工件固定方式 |
模具固定加真空吸附 |
| 供料方式 |
转盘旋转式轮换送料 |
| 工作方式 |
可选择手动、自动模式
手动模式：可单独控制每个机构的相应动作
自动模式：设定好工作参数，按启动按钮，设备自动工作 |
| 不良品 |
<0.5%（根据具体产品工艺会有所差异） |
| 生产效率 |
约：14s/pcs（根据具体产品工艺会有所差异） |
| 热压精度 |
Pitch 0.14mm |
| 工作气压 |
0.5 --- 0.7 Mpa |
| 安全配置 |
左右双启动按钮，急停按钮，气压异常检测及报警；压头防落下装置，超温及温度异常报警，三色指示灯。 |
| 3.电源 |
| 主电源规格 |
AC 220V±10%，50Hz，3000W(平均功率1000W) |
| 其它内部电源 |
DC 24V |
| 4.机台外观规格 |
| 外观尺寸（约） |
740mm(L)×720mm(W)×1400mm(H)(含灯高1700mm) |
| 机身重量（约） |
180kg |
| 5.其它随设备配送 |
每台配送 压头 1个
每台配送 治具2套
每台配送 工具1套
每台配送 说明书及故障排除手册，电器配线图 1套 |
