一、工作原理与适用范围：
工作原理：脉冲热压机是通过在热压头上加载一定的脉冲电压，使热压头发热，将与此相连接的物体升温，当温度升到焊锡熔点后（即升到事先设定的温度后）,将与此相连的物体间锡熔融并将其连接在一起。
用途：脉冲热压机应用在以下产品生产工艺中：USB排线焊接、软排线FFC与软性线路板FPC或硬性线路板PCB的焊接、TCP与线路板PCB或软性线路板FPC之间的焊接、软性线路板FPC与线路板PCB之间的焊接等。
优点：当那些不能使用正常SMT＋回流炉进行焊接的器件，使用烙铁进行焊接时容易出现焊接外观不一致、不平整，容易出现虚焊以及容易焊坏产品。而脉冲热压机则不同于恒温烙铁，脉冲热压机在通电瞬间即可达到所要温度，而一旦焊头两端不加电压，瞬间即可达到室温，而且焊头平整，所以焊接出来的外观平整一致，极少出现虚焊不良。
二、规格与性能：
电源：AC220V±10%，50Hz，3000W
工作环境：10-60℃，40%--95%
工作气压：0.4—0.7 Mpa
焊接压力：2—18 kgf
升温设置：一段到四段
温度设置：室温---450℃
热压时间：1---99秒
热压精度：pitch 0.14 mm
机身尺寸：740mm（L）×720mm（W）×1400mm（H）
重量：约 180 kg

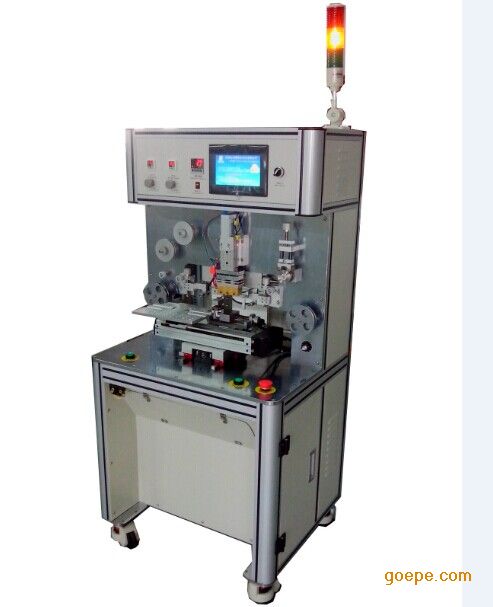

三、结构示意图：
687911101243211514135
1、脚轮 2、急停开关 3、转盘
4、压头组件 5、显示屏 6、电源开关
7、触摸显示屏 8、脉冲指示灯 9、释放压力气压表
10、下压压力气压表 11、下压压力调压阀 12、释放压力调压阀
13、摄相头支架 14、启动开关（双启动） 15、下窗口
四、设备的安装方法及要求
1、环境要求：该设备应安装在干燥、无粉尘、无腐蚀性气体、温度在10℃——60℃的环境中。
2、按装箱单检验各附件是否齐全，根据厂房结构及生产需要将设备移至合适位置安装。
3、将设备放置平整的地面，并将设备垫实，在工作台面上放置水平仪，观察水平仪，将机座调平。
4、检查各零部件有无松动及异常情况。
5、按电器接线图的要求安装地线，其规格应选用截面积大于2mm的软铜芯绝缘线，接地电阻不大于4Ω。
6、本机采用单相电输入，输入电压220V，频率50HZ。
五、操作方法
1. 接上主气源，打开气压阀，气压调至0.4 --- 0.7MPa；
2. 打开电源，设定生产温度、时间、压力等参数 (显示触摸屏中文操作)；
3. 调试平台（治具）与压头的接触位置；
4. 放置产品于平台（治具）上，按下启动按钮，压头压接产品并自动复位；
5. 压头压接产品的时候放置下一产品到另一治具上，循环操作。
-
