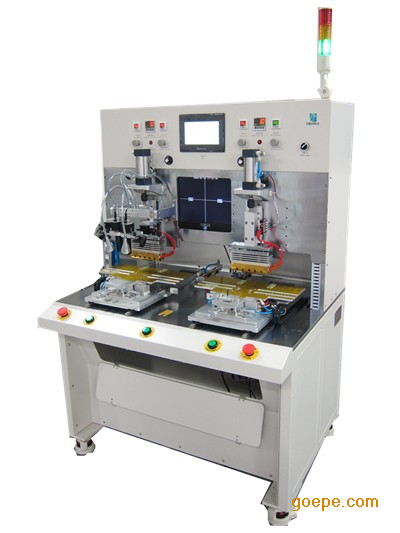

设备型号及名称：OA-28C-SYB2-SUG3 直进直出式双头恒温热压机 |
|
设备配置 产品名称 品牌与型号 |
|
控制系统 |
控制器PLC |
西门子编程控制器 |
|
MMI（触摸屏） |
威纶 7英寸触摸屏 MT7060IH |
|
电波稳定 |
泰泽滤波器 |
|
电源保护 |
10A保险管及空气开关 |
|
电源供给 |
DC24V（内置电源 |
|
压头部分 |
加热方式 |
两套恒温加热系统 |
|
温度控制器 |
欧姆龙 |
|
升温设置 |
可温控仪直接设置工作温度，并数码显示设定值 |
|
温度设定范围 |
室温 --- 450 ℃(每一设定Step 1℃) |
|
温差精度 |
±5℃ |
|
安全保护 |
压头有防止没气压，防脱落装置，防烫伤装置 |
|
时间设定 |
1―99 秒 |
|
焊接压力 |
Min 2--- Max 40 ㎏ |
|
热压头自重消除 |
反向气压消除压头自重 |
|
压力精度 |
±5/% KGf |
|
压力调节 |
气压数显表（SMC） |
|
压头平整度 |
±5um |
|
对位精度 |
±50um |
|
热压头 |
钨钢（根据客户产品制作压头尺寸, Max 90x3.5mm） |
|
热电偶类型 |
K型 |
|
生产产能 |
约300pcs/H |
|
热压精度 |
Pitch 0.10mm |
|
不良品 |
<0.5%（根据具体产品工艺会有所差异） |
|
压头平行度调节方式 |
采用顶丝调节 |
|
产品***大尺寸 |
按12寸产品的平台做，压接范围：MAX,8寸（210mm） |
|
硅胶皮卷料部分 |
硅胶带倒料槽 |
可根据客户的硅胶带宽度来调整，保证倒料精度（调节范围4mm-16mm） |
|
收料驱动 |
小转速直流电机，走料带长可通过软件设置 |
|
放料张紧控制 |
扭矩电机控制器 |
|
硅胶带供料方式 |
自动送料/卷料,走料带长可通过软件设置 |
|
气动系统 |
压头驱动气缸 |
SMC气缸 |
|
平台进出驱动 |
SMC气缸 |
|
压力调节 |
SMC精密调压阀 |
|
电磁阀 |
4V 110电磁阀 |
|
压力指示表 |
SMC精密数显表 |
|
真空指示表 |
SMC精密数显表 |
|
真空 |
秒德真空发生器 |
|
气源过滤 |
SMC |
|
对位系统 |
摄像系统 |
两路彩色CCD上对位 |
|
镜头 |
(根据客户产品配镜头) |
|
显示器 |
1个高清晰12寸显示器 |
|
光源（LED灯） |
可通过调位器来调节光的明暗，达到理想的状态 |
|
产品对位 |
三轴微调架调节 |
|
结构配置 |
机加工件 |
零件加工（高强硬度铝型材阳极处理） |
|
工件固定方式 |
采用真空吸附 |
|
平台稳定结构 |
进口高精度导轨 |
|
供料方式 |
平台直进直出移动送料 |
|
压接治具 |
铝合金/电木治具（按客户要求制作） |
|
压接位置垫块 |
石英条,石英条压接面：90mmX4mm |
|
对位调节结构 |
X，Y，Q三坐标微调架，LCD平台有Z轴升降调节（调节范围-3mm-3mm） |
|
工作台/压力结构 |
45#镀铬 |
|
机器板金 |
1.5MM烤漆钣金,颜色：电脑白 |
|
机架 |
方通，烤漆 |
参数输入
/调节方式 |
产品与压头对位 |
手动千分尺调节 |
|
压头平整调节 |
手动前后左右独立螺丝调整 |
|
产品固定方式 |
真空吸附 |
|
工作方式 |
可选择手动、自动模式
手动模式：可单独控制每个机构的相应动作
自动模式：设定好工作参数，按启动按钮，设备自动工作 |
|
参数输入 |
中文人机界面 |
|
安全配置 |
左右双启动按钮，急停按钮；压头防落下装置，超温及温度异常报警，三色指示灯。 |
工厂场地
/设施要求 |
电源供给 |
AC220V 50Hz±10％ |
|
***大电流，功率 |
10A 2KW，其它内部电源，DC 24V |
|
供给气源 |
0．5～1Mpa(干燥气源) |
|
气管规格 |
￠8MM |
|
作业环境 |
适用于任何级别厂房(ACF工艺需要无尘车间) |
|
设备外观 |
设备外型 |
立式 |
|
平台规格 |
定制12寸产品去制作平台 |
|
作业高度 |
800MM |
|
外型尺寸 |
1020mm(L)×800mm(W)×1500mm(H)（含三色等） |
|
总重量 |
300KG |
|
安全保护 |
程序保密 |
权限设置的密码保护功能 |
|
警报功能 |
自检警报提示功能 |
|
压头保护 |
温度异常报警 |
|
作业安全保护 |
双按键启动操作/紧急停机 |
|
动作保护 |
软件动作互锁 |
|
随机配件 |
压头 |
两个 |
|
治具 |
两套 |
|
气管 |
3M/快速接头1套 |
|
调机工具 |
1套 |
|
作业指导书 |
1份 |
